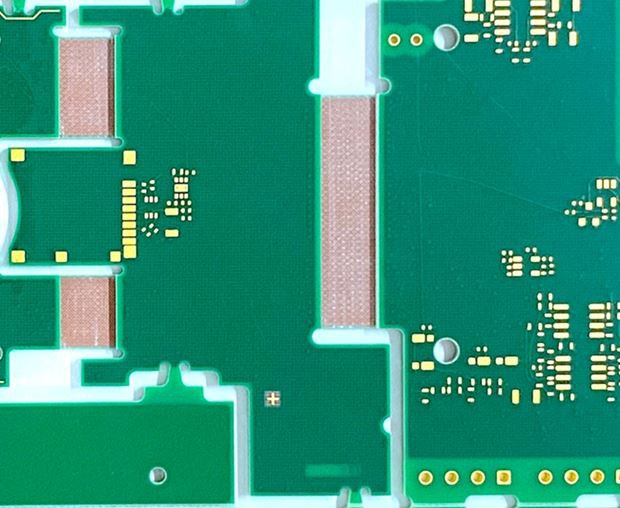

Circuit imprimé semi-flexible de contrôle industriel

Contrôle industriel Le PCB semi-flexible est un type de circuit imprimé largement utilisé dans les équipements d'automatisation, principalement utilisé pour contrôler le fonctionnement de divers équipements de production. À l'heure actuelle, la tendance au développement de la miniaturisation, de la multifonctionnalité et de la haute fiabilité des produits électroniques...

Envoyez demande

Description

À l'heure actuelle, la tendance au développement de la miniaturisation, de la multifonctionnalité et de la haute fiabilité des produits électroniques nécessite que la forme d'emballage des produits électroniques évolue vers un assemblage tridimensionnel. Les avantages des cartes rigides-flexibles dans la combinaison de cartes rigides et flexibles, qui peuvent assurer la fonction de processus des cartes de circuits imprimés rigides et réaliser une flexion locale, sont largement utilisés dans l'assemblage tridimensionnel de produits électroniques.

Le circuit imprimé semi-flexible est une sorte de panneau rigide-flexible. Basé sur une technologie multicouche rigide, il est constitué de matériaux de panneaux flexibles conventionnels qui peuvent être pliés. Il n'est pas nécessaire d'utiliser des matériaux flexibles en polyimide coûteux, ce qui peut réduire les coûts de matériaux et de traitement, offrir une meilleure résistance à la chaleur et des performances électriques plus stables. Il est appliqué aux produits électroniques qui ne nécessitent pas de flexions dynamiques multiples et qui doivent seulement se plier moins de fois lors de l'installation, de la reprise et de la maintenance.

L'utilisation de cartes de circuits imprimés semi-flexibles de contrôle industriel peut considérablement améliorer l'efficacité et la précision de la production en usine, réduire l'intervention humaine dans le processus de production, réduire les coûts de production et améliorer l'unité de la qualité et des spécifications du produit. Par conséquent, dans la fabrication moderne d’automatisation d’usine, les circuits imprimés semi-flexibles de contrôle industriel sont devenus un composant indispensable et important.

Méthode conventionnelle de fabrication de planches semi-flexibles

1. En utilisant la méthode de pré-ouverture, la première presse sur la partie rigide du FR-4 conventionnel, la seconde presse le FR-4 en position semi-flexible, et la pré-ouverture du PP (semi-durci feuille) et FR-4 dans la zone exposée flexible.

2. Fabriqué à l'aide d'un routage à profondeur contrôlée, d'un pressage rigide pur FR-4, d'un routage à profondeur contrôlée mince, la zone qui doit être pliée peut être contrôlée à une certaine épaisseur en tant que zone de pliage flexible.

Difficultés techniques de deux procédés

1. Lors de la production de pressage secondaire, l'utilisation de matériaux de liaison conventionnels peut provoquer un débordement important d'adhésif. Il n'y a pas de motif évident de débordement d'adhésif dans le processus de pressage, la conception d'empilage et la méthode de disposition, ce qui est difficile à contrôler. Il existe un risque de fracture en position de pressage et de demi-courbure. Le processus de post-pressage nécessite un contrôle spécial de la concavité et de la convexité de la position semi-flexible et d'autres positions, telles que le motif et le masque de soudure.

2. La production de fraisage direct à profondeur contrôlée nécessite une grande précision de l'équipement. L'épaisseur inégale de la position semi-flexible est étroitement liée aux performances de flexion, et une épaisseur inégale peut facilement se briser.

Avec le développement et les progrès continus de la technologie d'automatisation industrielle, les perspectives d'application des cartes de circuits imprimés semi-flexibles de contrôle industriel deviennent également de plus en plus larges. À l'avenir, avec l'application continue de nouveaux matériaux et technologies, les performances et la fiabilité de cette carte de circuit imprimé continueront de s'améliorer, offrant ainsi un soutien plus fort à la fabrication automatisée et au développement industriel.

Contrôle industriel Le PCB semi-flexible est un circuit imprimé appliqué dans le domaine du contrôle industriel. L'environnement particulier dans lequel les produits de contrôle industriel sont utilisés impose des exigences élevées en matière de qualité des panneaux. Sihui Fuji possède une riche expérience et une technologie dans la production de circuits imprimés semi-flexibles. Nous disposons d'une équipe de projet dédiée aux substrats semi-flexibles, améliorant constamment les matériaux et les processus et coopérant avec des équipements de haute précision. Nous avons la capacité et la confiance nécessaires pour faire du bon travail dans chaque circuit imprimé semi-flexible que les clients nous confient.
