Qu'est-ce qu'un PCB en cuivre lourd ?
Un PCB en cuivre lourd fait référence à un circuit imprimé (PCB) avec des couches de cuivre nettement plus épaisses que les PCB standard. Dans les PCB typiques, l'épaisseur du cuivre varie de 0,5 oz/ft² à 1 oz/ft², tandis que dans les PCB en cuivre lourd, l'épaisseur peut varier de 3 oz/ft² à 20 oz/ft² ou même plus. Cette épaisseur supplémentaire améliore la capacité du PCB à supporter des courants élevés, à dissiper efficacement la chaleur et à améliorer la résistance mécanique, ce qui rend les PCB en cuivre lourd idéaux pour une utilisation dans les applications nécessitant une puissance élevée, des conditions extrêmes ou des performances élevées.
Épaisseur du cuivre dans les PCB en cuivre lourd
Les PCB standard utilisent des épaisseurs de cuivre comprises entre 0,5 à 1 oz/ft², ce qui équivaut à environ 17 à 35 microns. En revanche, les PCB en cuivre lourd peuvent avoir des couches de cuivre allant de 3 oz/ft² à 20 oz/ft² ou plus, augmentant considérablement leur capacité à gérer des courants électriques élevés et des contraintes thermiques. Pour le contexte, 1 once de cuivre répartie sur 1 pied carré équivaut à une épaisseur d’environ 35 microns. Lorsque l'épaisseur du cuivre atteint 3 onces ou plus, la capacité globale du PCB à gérer la charge électrique augmente considérablement.
Pourquoi nous choisir
Équipe professionnelle
Fournisseur de services de sécurité auquel font confiance ses clients, il sert des clients dans de nombreux secteurs tels que le gouvernement et les entreprises, la finance, les soins médicaux, Internet, le commerce électronique, etc.
Assistance technique
Notre équipe d'experts est disponible pour vous aider à résoudre les problèmes, répondre aux demandes techniques et vous guider.
Approvisionnement fiable
Nous proposons un modèle de chaîne d'approvisionnement verticalement intégré pour garantir un approvisionnement fiable à long terme et une traçabilité complète.
Service client
Nous accordons la priorité à une communication ouverte pour répondre aux exigences spécifiques de nos clients et proposer des solutions personnalisées.

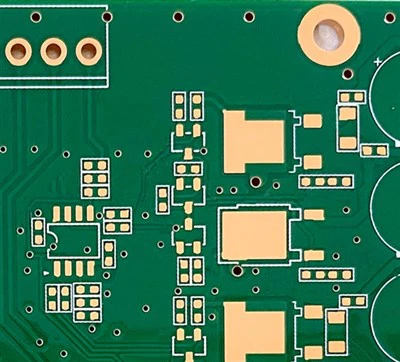

Produits connexes
Avantages des PCB en cuivre lourd
Capacité de charge de courant élevée
L'épaisseur accrue du cuivre permet aux PCB en cuivre lourd de supporter des courants électriques beaucoup plus élevés sans surchauffer ni provoquer de panne de circuit. Cela les rend idéaux pour les applications telles que les convertisseurs de puissance, les systèmes de distribution d'énergie et les contrôleurs industriels qui nécessitent des courants importants.
Dissipation thermique supérieure
Les couches de cuivre plus épaisses des PCB en cuivre épais assurent une excellente dissipation de la chaleur, aidant ainsi à prévenir les dommages aux circuits dus à des températures élevées. Cette caractéristique est particulièrement critique dans les applications telles que les véhicules électriques (VE), les modules d'alimentation et l'éclairage LED haute puissance, où une gestion cohérente de la chaleur est nécessaire pour une fiabilité à long terme.
Résistance mécanique améliorée
Les PCB en cuivre lourd offrent une résistance mécanique accrue, ce qui les rend capables de résister à des environnements extrêmes, tels que des vibrations élevées, des chocs et des fluctuations rapides de température. Cela en fait une solution incontournable pour les équipements électroniques automobiles, aérospatiaux et militaires qui nécessitent des PCB durables et hautes performances.
Capacités de conception complexes et haute puissance
Ces PCB permettent des conceptions plus sophistiquées et complexes en prenant en charge des circuits multicouches avec différentes épaisseurs de cuivre. Cette polyvalence permet aux ingénieurs de concevoir des circuits répondant à des exigences spécifiques en matière de densité de puissance sans compromettre les performances ou la fiabilité.
Applications des PCB en cuivre lourd
Les PCB en cuivre lourd sont largement utilisés dans les applications nécessitant un courant élevé et une fiabilité supérieure. Certains secteurs et cas d’utilisation courants incluent :
Dans les convertisseurs de puissance, les onduleurs et les alimentations sans coupure (UPS), les PCB en cuivre lourd sont essentiels pour gérer le flux de courants importants et garantir que les systèmes ne surchauffent pas pendant le fonctionnement.
Avec la demande croissante de véhicules électriques (VE) et de véhicules électriques hybrides (HEV), les PCB en cuivre lourd jouent un rôle essentiel dans la gestion des systèmes de batteries haute puissance et des unités de commande de moteur qui nécessitent une dissipation thermique efficace et des capacités de gestion de courant élevées.
Ces secteurs nécessitent des PCB capables de fonctionner dans des environnements extrêmes, notamment des températures élevées et des contraintes mécaniques. Les PCB en cuivre lourd offrent la robustesse et la fiabilité nécessaires aux équipements dans ces domaines exigeants.
À mesure que les systèmes d’éclairage LED haute puissance deviennent de plus en plus courants, la capacité à gérer de grandes quantités de chaleur devient de plus en plus importante. Les PCB en cuivre lourd aident à dissiper la chaleur générée par les LED, améliorant ainsi l'efficacité et prolongeant la durée de vie des systèmes d'éclairage.
Comment fonctionne un PCB en cuivre lourd ?
Un PCB en cuivre lourd fonctionne en utilisant des couches de cuivre nettement plus épaisses que les PCB standard, ce qui lui permet de gérer des courants plus élevés et d'améliorer la dissipation thermique. Dans un PCB typique, les traces de cuivre agissent comme des voies conductrices pour l'électricité, mais dans les PCB en cuivre lourds, ces traces sont beaucoup plus épaisses, ce qui permet à la carte de supporter des charges électriques plus importantes sans surchauffer ni provoquer de pannes.
Les couches de cuivre plus épaisses aident également à diffuser et à dissiper la chaleur plus efficacement, garantissant ainsi que les composants de la carte restent à des températures de fonctionnement sûres. Cette fonctionnalité est particulièrement cruciale dans les applications à forte puissance telles que les alimentations, l’électronique automobile et les machines industrielles, où une gestion thermique fiable est essentielle pour prévenir les dommages et garantir la stabilité à long terme.
De plus, les PCB en cuivre lourd permettent des conceptions de circuits multicouches, où chaque couche peut avoir différentes épaisseurs de cuivre pour répondre à différentes exigences électriques ou thermiques. Cette flexibilité les rend adaptés aux conceptions complexes à haute puissance, offrant une résistance mécanique améliorée pour résister à des conditions difficiles telles que des températures extrêmes, des vibrations ou des contraintes physiques.
En résumé, les PCB en cuivre lourd fonctionnent en utilisant d'épaisses couches de cuivre pour améliorer la capacité de courant, la gestion de la chaleur et la durabilité, ce qui les rend idéaux pour les applications électriques exigeantes.
Types de PCB en cuivre lourd
Les PCB en cuivre lourd sont disponibles en plusieurs types, chacun étant conçu pour répondre aux besoins d'application spécifiques :
PCB en cuivre lourd simple face
Comporte une couche de cuivre épais pour des applications simples à courant élevé.
PCB en cuivre lourd double face
Possède d'épaisses couches de cuivre des deux côtés, permettant des circuits plus complexes et une meilleure distribution de puissance.
PCB en cuivre lourd multicouche
Contient plusieurs couches de cuivre d'épaisseurs variables, idéales pour les applications haute puissance et haute densité.
PCB hybride en cuivre lourd
Combine des couches de cuivre lourdes avec des couches de cuivre standard, offrant un équilibre entre rentabilité et performances pour des exigences de conception spécifiques.
Processus de conception de PCB en cuivre lourd
Le processus de conception d'un PCB en cuivre lourd est plus complexe que celui des PCB standard en raison de l'épaisseur accrue du cuivre et de la nécessité de gérer des courants élevés et de dissiper efficacement la chaleur. Voici un aperçu des étapes clés impliquées :
La première étape consiste à analyser les besoins spécifiques de l’application, notamment les exigences en matière de capacité de transport de courant, de dissipation thermique et de résistance mécanique. Ces facteurs détermineront l'épaisseur du cuivre, allant généralement de 3 oz/pi² à 20 oz/pi² ou plus, ainsi que l'approche de conception globale.
À cette étape, le concepteur crée le schéma de circuit imprimé à l'aide d'un logiciel de CAO, définissant les traces, les couches et les composants en cuivre. Une attention particulière est accordée à la largeur et à l'espacement des traces pour s'adapter aux charges de courant accrues. Des avions électriques et des vias thermiques sont souvent inclus pour aider à répartir la chaleur uniformément à tous les niveaux.
Les PCB en cuivre lourd nécessitent des matériaux de base de haute qualité pour résister aux contraintes supplémentaires liées au cuivre plus épais et aux températures plus élevées. Les stratifiés FR-4, polyimide et à base de céramique sont des choix courants en fonction des exigences thermiques et mécaniques de l'application.
Les épaisses couches de cuivre sont appliquées à l’aide d’un processus appelé placage. Plusieurs passes de galvanoplastie du cuivre sont utilisées pour obtenir l’épaisseur de cuivre souhaitée sur la carte. Cette étape est cruciale pour garantir l’uniformité de la répartition du cuivre dans toutes les couches.
Les concepteurs doivent s'assurer que la carte peut dissiper efficacement la chaleur pour éviter la surchauffe. Cela implique souvent l'intégration de solutions de gestion thermique telles que des dissipateurs thermiques ou la conception de vias thermiques pour éloigner la chaleur des zones critiques.
Une fois la conception terminée, le PCB est soumis à des tests pour garantir qu'il répond aux spécifications de performances électriques et thermiques. Cela peut inclure des tests de charge de courant, des cycles thermiques et des tests de contrainte mécanique.
Notre usine
Sihui Fuji Electronics Technology Co., Ltd. Fondée en 2009, elle se concentre sur la production fiable et à long terme de circuits imprimés depuis 14 ans. Avec la force de production de l'épreuve allegro, de la production de masse, de plusieurs noms de produits, de divers lots et d'un délai de livraison court, il fournit des services complets à guichet unique pour répondre au maximum aux besoins des clients. Il s'agit d'un fabricant chinois de circuits imprimés électroniques possédant une riche expérience dans la gestion de la qualité des entreprises japonaises. Entreprise.
Associez-vous au principal fabricant pour vos besoins en PCB lourds en cuivre !
Chez Fuji, nous sommes spécialisés dans la fourniture de circuits imprimés en cuivre lourd de haute qualité conçus pour répondre aux exigences des applications à courant élevé et à haute puissance. En tant que fabricant et fournisseur de confiance, nous comprenons que chaque projet est unique, c'est pourquoi nous proposons des services OEM entièrement personnalisables, adaptés à vos spécifications exactes.
Nos produits sont conçus pour des performances supérieures, une excellente dissipation thermique et une résistance mécanique améliorée. Nous travaillons en étroite collaboration avec nos clients pour garantir que chaque PCB que nous produisons est optimisé pour une efficacité et une fiabilité maximales, même dans les environnements les plus difficiles.
Notre équipe d'experts est prête à vous accompagner à chaque étape du processus, de la conception initiale à la production finale. Grâce à notre technologie de pointe et nos années d’expérience, nous livrons des produits qui dépassent les attentes.
Contactez-nous dès aujourd’hui pour une consultation et un devis gratuits. Alimentons vos innovations avec les meilleures solutions de circuits imprimés en cuivre lourd du secteur !
En tant que l’un des principaux fabricants et fournisseurs de circuits imprimés en cuivre lourd en Chine, nous vous invitons chaleureusement à acheter ou à vendre en gros des circuits imprimés en cuivre lourd en vrac ici dans notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif. Contactez-nous pour un devis et un échantillon gratuit.
