Deux types de processus de traitement de surface pour le panneau de collage

Selon le mode de traitement de surface, il peut être divisé en 2 types suivants : Or par immersion, Ni/Pd/Au.

Or Immersion

L'épaisseur du dépôt de nickel est de 120 ~ 240 μinch (environ 3 ~ 6μm) et celle de l'or est de 2 ~ 4μinch (0,05 ~ 0,1μm)

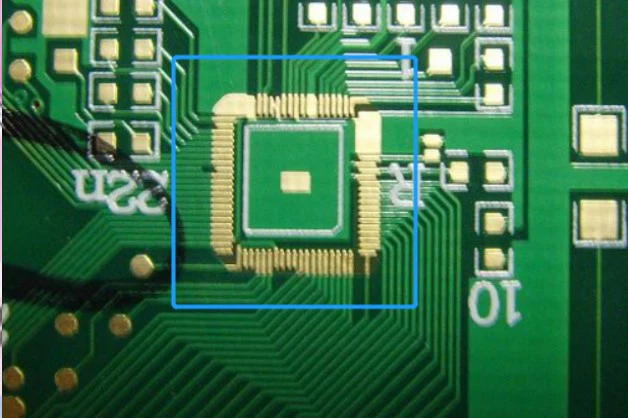

Avantages : 1. La surface du circuit imprimé Immersion Gold est très plate et coplanaire, ce qui convient à la surface de contact des clés.

2. La soudabilité du dépôt d'or est excellente et l'or fondra rapidement dans la soudure fondue pour former des composés métalliques.

Inconvénients : un coût élevé et un contrôle strict des paramètres du procédé (surface métallique lisse, paramètres de collage stricts, etc.) sont nécessaires pour obtenir un bon effet de collage. La surface dorée du PCB est facile à produire des avantages de plaque noire (corrosion du nickel), ce qui affecte la fiabilité du soudage final et le problème du dessoudage.

Ni/Pd/Au

L'épaisseur du nickel est de 120~240μInch (environ 3-6 um), l'épaisseur du palladium est de 4~2{{10}}μ Inch (environ 0,1 ~0,5 um） ; L'épaisseur de l'or est de 1-4 μinch（0,02~0,1 um）

Avantages : par rapport à l'or par immersion, l'or nickel palladium peut prévenir efficacement les problèmes de fiabilité de connexion causés par des défauts de disque noir, et est largement utilisé dans les produits moyens et haut de gamme.

Inconvénients : Bien que le nickel palladium or présente de nombreux avantages, le palladium est cher et onéreux. Les exigences de contrôle de processus sont strictes.

Capacité de traitement des panneaux de collage

Machine AVI
