Cu processus de placage
Laisser un message
Le processus de placage Cu des cartes de circuits imprimés est l'un des processus importants dans la fabrication des cartes électroniques. Le processus de placage de cuivre des cartes de circuits imprimés consiste principalement à appliquer une couche de film métallique sur la surface de la carte pour former les connexions de circuit et la transmission du signal.
En tant que composant clé de l'industrie électronique, les performances électriques et la fiabilité des cartes de circuits imprimés affectent directement la qualité et les performances stables de l'ensemble du produit électronique. Parmi eux, le processus de galvanoplastie est la partie la plus importante du processus de fabrication des circuits imprimés.
1.Pré-traitement
Le traitement avant la galvanoplastie des cartes de circuits imprimées est une étape très importante, qui peut éliminer efficacement les impuretés et les polluants de la surface de la carte de circuit imprimé, garantissant que la couche de galvanoplastie obtenue après la galvanoplastie peut adhérer à la surface de la carte de circuit imprimé et avoir suffisamment adhésion. Le prétraitement de galvanoplastie comprend généralement les étapes suivantes :
un. Dégraissage : Lavez la surface de la carte de circuit imprimé avec un dégraissant chimique ou un liquide de refroidissement pour éliminer la graisse et la saleté de la surface.
b. Décontamination : faites tremper et nettoyez la surface de la carte de circuit imprimé avec des agents de nettoyage alcalins ou acides pour éliminer la couche d'oxyde et la couche d'oxyde sur la surface et éviter les effets négatifs lors de la galvanoplastie.
c. Oxydation d'élimination du cuivre : traitez la surface du cuivre avec une solution d'oxydant d'élimination du cuivre immergé pour éliminer la couche d'oxyde et les polluants.
2. Préparation de la solution de galvanoplastie
La solution de galvanoplastie est une partie très importante du processus de galvanoplastie, qui détermine l'épaisseur, l'adhérence et la résistance à la corrosion du revêtement de galvanoplastie. La formule de la solution de galvanoplastie varie selon les différents matériaux et les exigences de construction. Pendant le processus de préparation de la solution de galvanoplastie, les points suivants doivent être notés :
un. Choisissez des matières premières de solution de galvanoplastie appropriées, telles que l'acide ou l'alcali.
b. Déterminez les paramètres de processus de la solution de galvanoplastie, tels que la tension, la densité de courant et le temps de galvanoplastie.
c. Choisissez des bains et des électrodes de galvanoplastie appropriés.
Opération de placage 3.Cu
L'opération de galvanoplastie des cartes de circuits imprimés est la partie la plus critique de l'ensemble du processus de galvanoplastie, qui affecte directement l'épaisseur, la douceur et l'adhérence de la couche de placage finale. L'opération de galvanoplastie comprend les étapes suivantes :
un. Vérifiez si le réservoir de galvanoplastie et les électrodes sont propres et répondent aux exigences du processus.
b. Placez la carte de circuit imprimé dans le bain de galvanoplastie et connectez les électrodes positives et négatives.
c. Contrôlez l'épaisseur et l'uniformité de la couche de galvanoplastie en ajustant des paramètres tels que la tension, la densité de courant et le temps de galvanoplastie dans la solution de galvanoplastie.
d. Pendant le processus de galvanoplastie, il est nécessaire de vérifier en permanence la température et le pH de la solution de galvanoplastie pour éviter tout changement dans la solution de placage.
e. Une fois la galvanoplastie terminée, retirez la carte de circuit imprimé du réservoir de galvanoplastie et effectuez les traitements ultérieurs tels que le lavage et le séchage pour vous assurer que la couche de galvanoplastie peut parfaitement adhérer à la surface de la carte de circuit imprimé.

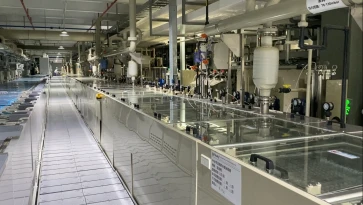

Image : Placage chimique horizontal
Image : placage de remplissage VCP
En tant que processus clé dans le processus de fabrication des panneaux, Sihui Fuji a consacré tous ses efforts à améliorer en permanence la qualité des produits de placage Cu et à explorer diverses possibilités de réduction des coûts. Nous nous efforçons de fournir aux clients des cartes de circuits imprimés de haute qualité et rentables.
