Une méthode de placage d'or épais autocatalytique sélectif

Avoir pour but

Développer une méthode sélective de placage d'or épais autocatalytique et devenir un procédé de traitement de surface polyvalent



But

L'épaisseur d'or sélective est supérieure à {{0}}.3um, et l'épaisseur d'or non sélective est supérieure à 0.1um



Problème

①Le dépôt chimique d'or de la réaction de déplacement, avec une épaisseur d'or de 0.03-0.05 micron, ne convient qu'à la surface de soudage.

②Lorsque la surface du nickel est progressivement recouverte d'une couche d'or, la vitesse de dépôt ralentit et l'épaisseur de l'or est difficile à dépasser 0.3 micron et dense.

③La galvanoplastie nécessite des fils supplémentaires, qui ne sont pas pratiques à ajouter lorsque les réseaux sont entrelacés



Principe

①La couche de nickel est utilisée pour la réduction catalytique. L'atome d'hydrogène est adsorbé pour obtenir des électrons. L'hydrogène atomique est fourni par le réducteur. L'hydrogène atomique perd des électrons et pénètre dans la solution pour devenir des ions hydrogène.

②Le câblage d'origine du circuit imprimé et la couche métallique du même plot de connexion jouent le rôle de conducteurs d'électrons. Les ions d'or obtiennent des électrons en continu sur la surface de l'or et se déposent, ce qui équivaut à l'électrodorure



Méthode et étape

Étape 1 : effectuez un placage à l'or par déplacement chimique conventionnel, l'image est une image SEM 10000 fois de la surface de l'or, et l'épaisseur de l'or est<0.02um

Objectif : exposer la couche de nickel pour obtenir des électrons réducteurs



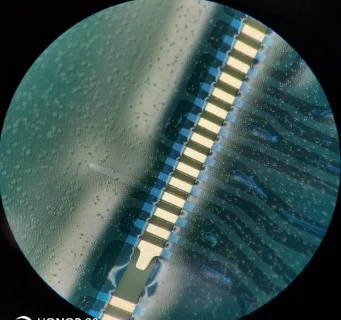

Étape 2 : collez un film anti-placage pour exposer le tampon de liaison à plaquer avec de l'or épais.



Étape 3 : Effectuez la première réduction du placage à l'or autocatalytique

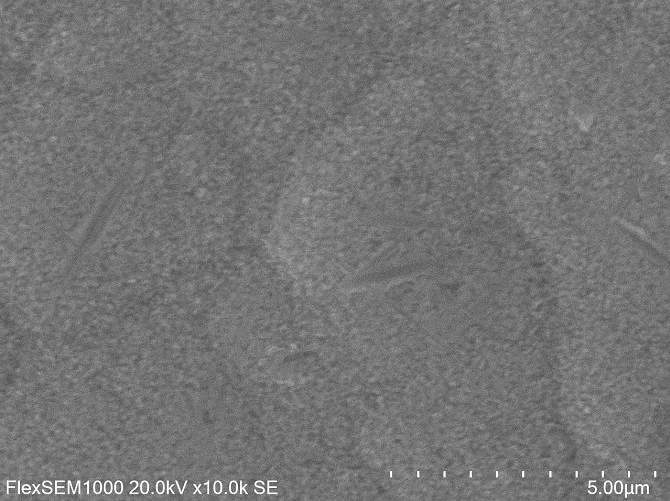

L'image est une image SEM 10000 fois dorée





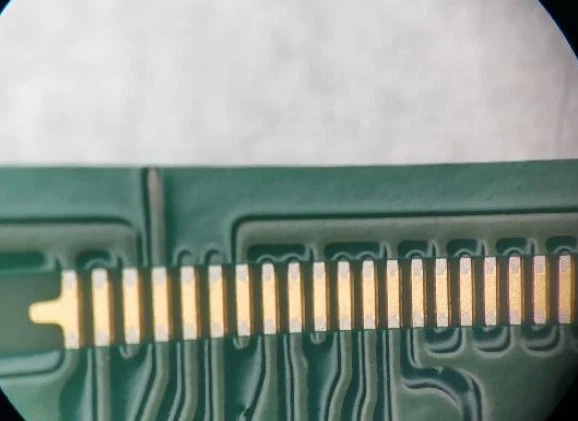

Étape 4 : retirez le film anti-revêtement



Étape 5 : Réduisez à nouveau le placage à l'or autocatalytique

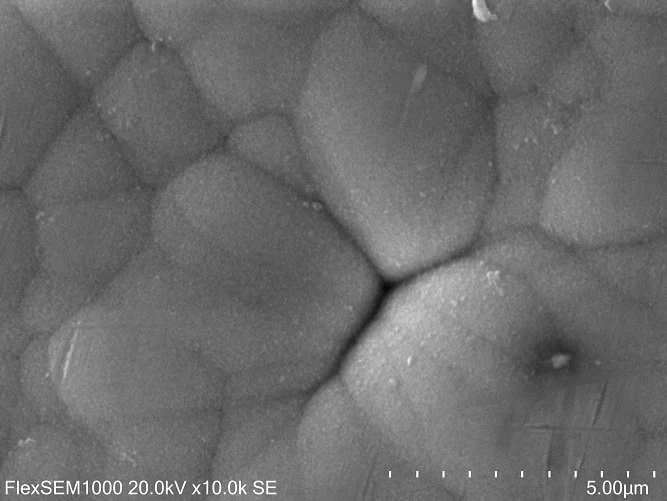

L'image est une image SEM 10000 fois dorée







Résultats



Résultats de la mesure de l'épaisseur de l'or	Premier remplacement de l'or mince chimique	Premier placage de réduction d'or chimique épais	Deuxième placage de réduction chimique d'or épais
Position chimique épaisse sélective de l'or	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
Autres emplacements	0.009-0.014μm	Recouvert d'un film anti-revêtement	0.105-0.111μm



Conclusion

La méthode de placage d'or autocatalytique sélectif peut répondre aux exigences cibles.
