Circuit imprimé de forage arrière à plusieurs étages

La carte de circuit imprimé de forage arrière à plusieurs étages est une carte de circuit imprimé (PCB) de haut niveau qui est particulièrement adaptée aux applications de transmission de données à grande vitesse et de traitement de signal à haute fréquence. Par rapport aux cartes traditionnelles à double face et à quatre couches, les cartes de circuits imprimés à perçage arrière à plusieurs étages peuvent obtenir une qualité de signal supérieure et une épaisseur de carte plus petite, tout en raccourcissant le chemin de transmission du signal, en réduisant l'inadéquation de l'impédance et les interférences croisées du signal, améliorant ainsi les performances et fiabilité de l'ensemble du système.

Le processus de fabrication des cartes de circuits imprimés à contre-perçage en plusieurs étapes est relativement complexe et nécessite plusieurs étapes. Tout d'abord, percez des trous entre plusieurs planches sur la même couche, puis utilisez la technologie de forage à profondeur contrôlée pour traiter les trous électriques à l'arrière. Une fois terminé, suivez les étapes de revêtement d'une feuille de cuivre sur la surface du PCB, de traitement des circuits électroniques internes et enfin de réalisation de processus tels que le placage d'or, la sérigraphie et les tests électriques.

Le circuit imprimé de forage arrière à plusieurs étages présente trois avantages principaux

1. Améliorer la qualité de transmission du signal : une structure multicouche peut réduire efficacement l'impact du brouillage et de la diaphonie du signal, et améliorer la qualité de transmission et la stabilité du signal.

2. Simplifiez la disposition du système : les cartes de circuits imprimés à perçage arrière à plusieurs étapes peuvent réduire le bruit et isoler les dispositions de circuits complexes, obtenant ainsi l'effet d'optimisation de la disposition du système.

3. Amélioration de la vitesse de transmission du signal : le plus grand avantage des cartes de circuits imprimés à perçage arrière à plusieurs étages est qu'elles peuvent réduire la longueur du chemin sur la carte, réduire efficacement le retard et la perte de signal et améliorer la vitesse de transmission du signal.

4. Performances électriques et fiabilité à haute densité : l'interconnexion de plusieurs couches de circuits permet à la carte d'accueillir plus de composants et de connexions. La conception entre différentes couches peut également optimiser la disposition du circuit, en réduisant la taille et le volume de la carte de circuit imprimé. De plus, grâce à un traitement de métallisation complet, le contre-perçage peut améliorer la fiabilité et les performances anti-interférences de l'ensemble du circuit imprimé, ce qui le rend plus adapté aux applications à forte demande.

Le coût de production des planches de contre-perçage à plusieurs étages est relativement élevé, principalement en raison de la nécessité d'utiliser une technologie et des équipements de fabrication plus avancés. Par exemple, lors de la fabrication de circuits multicouches, il est nécessaire de créer d'abord plusieurs cartes de circuits imprimés monocouches, puis d'utiliser la technologie de forage arrière pour les connecter ensemble. Cela implique un grand nombre d'opérations manuelles et l'utilisation d'équipements de haute précision, ce qui entraîne des coûts de production relativement élevés.

Sur le plan technologique, la réalisation de circuits imprimés multi-étapes par contre-perçage nécessite la maîtrise de certains points techniques professionnels. Premièrement, il est nécessaire de maîtriser la conception et la disposition des cartes de circuits imprimés, en particulier lors de la conception de circuits multicouches, ce qui nécessite des compétences supérieures en conception de circuits.

Deuxièmement, la production de panneaux de contre-perçage à plusieurs étapes implique certaines technologies de processus avancées, telles que la technologie de contre-perçage, qui nécessite une expérience pratique pertinente et des connaissances professionnelles. De plus, afin de garantir la qualité et les performances de la carte de circuit imprimé, il est nécessaire d'effectuer une inspection et des tests stricts sur la carte de circuit imprimé.

La carte PCB de forage arrière à plusieurs étages est largement applicable dans divers domaines, y compris les appareils de communication, les systèmes embarqués, les serveurs, les appareils réseau, les trains à grande vitesse et les véhicules autonomes. À l'avenir, les cartes de circuits imprimés à contre-perçage en plusieurs étapes joueront un rôle plus important dans la stratégie nationale de transmission et de numérisation de données à haut débit de nouvelle génération, et deviendront l'un des moyens importants pour une conception haute performance et haute fiabilité. d'équipements électroniques.

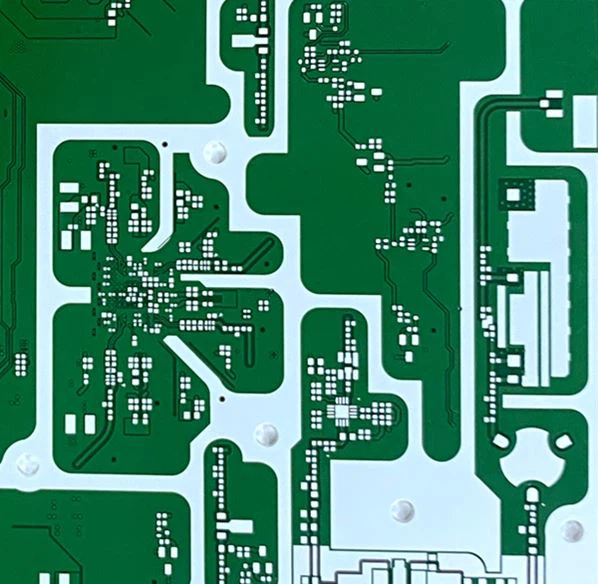

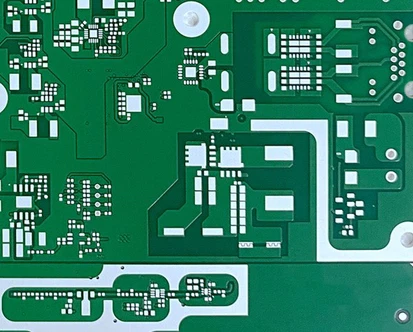

Image:PCB de forage arrière à plusieurs étages

La spécification du panneau d'échantillon

Article: pcb de forage arrière à plusieurs étages

Matériel:H175HFZ

Couche : 8

Épaisseur du panneau :{{0}}.8±0.18mm

Traitement de surface:Argent d'immersion
